奔馳w204的C級安裝海圳行車記錄儀案例

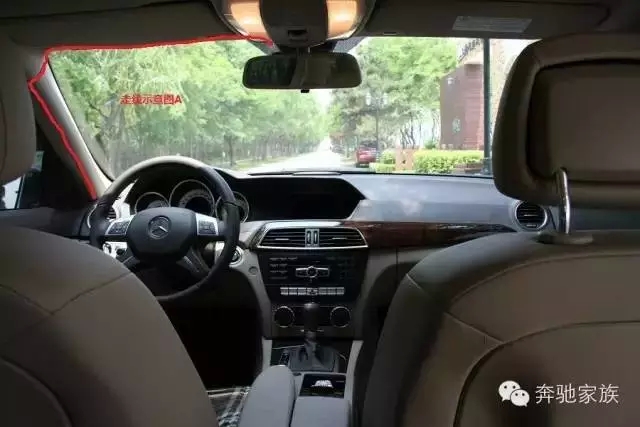

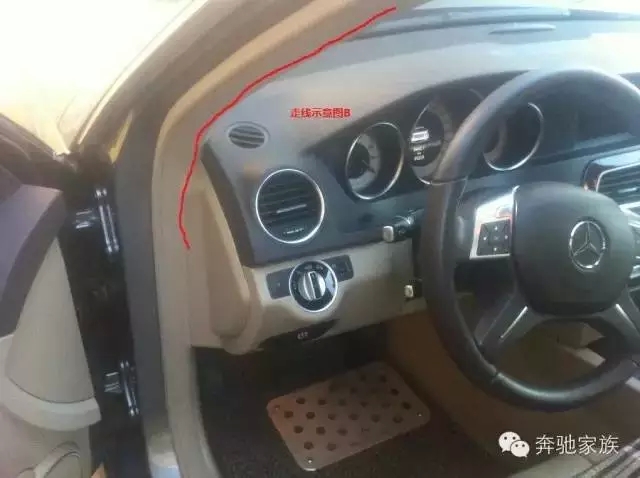

基本走線示意圖
.
安裝過程:

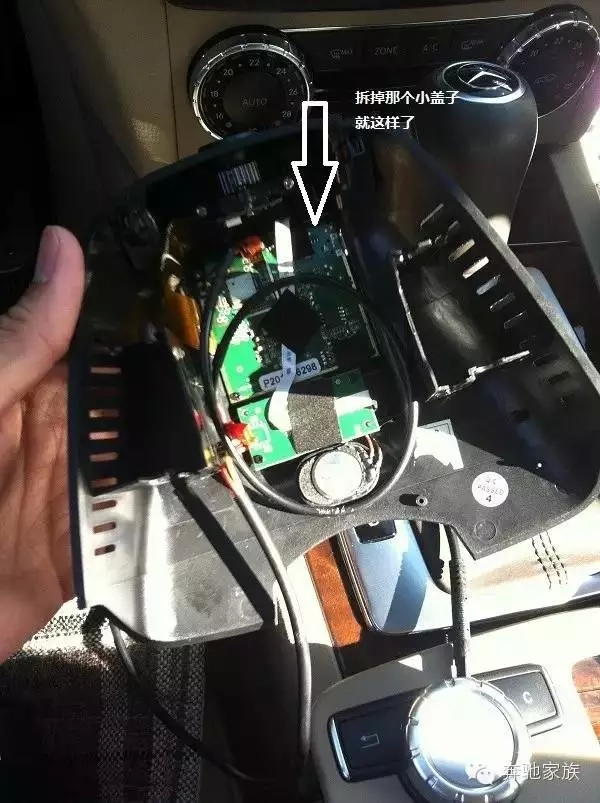

為了不訂到光感模塊我把記錄儀內的小蓋子拆了,其實也可以不拆。

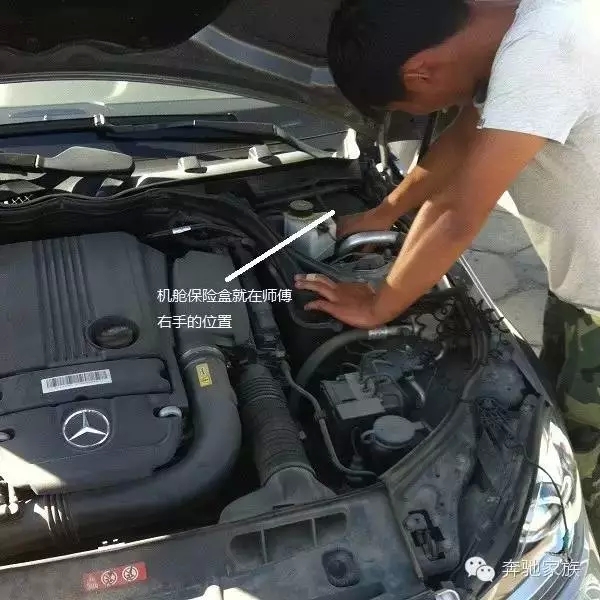

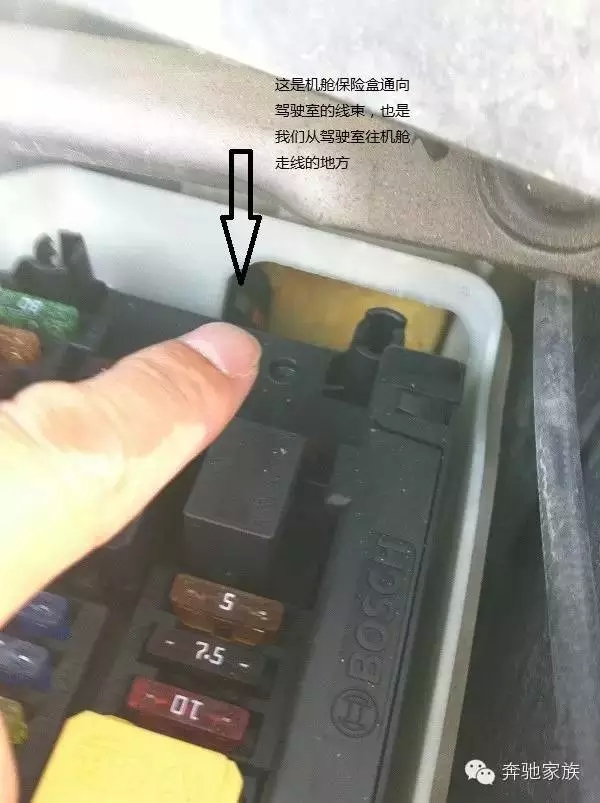

找到機艙保險盒,正對車頭的右上角
.

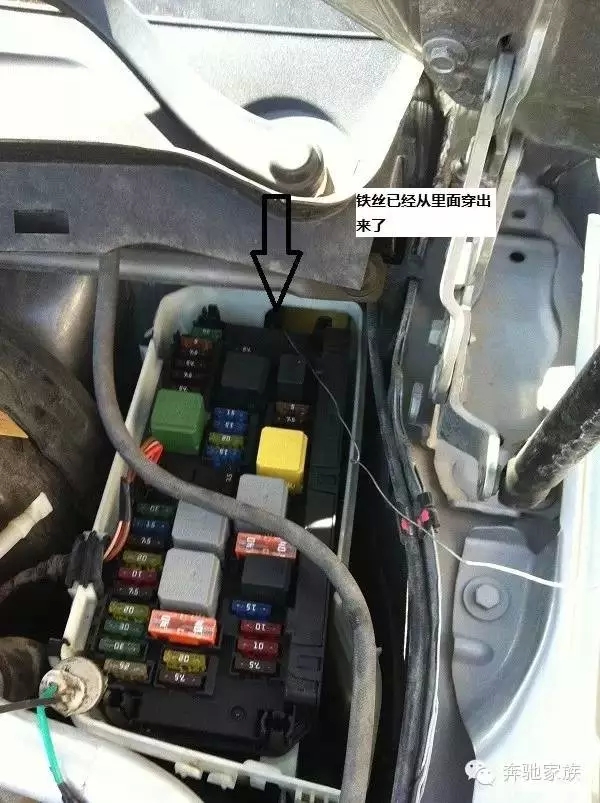

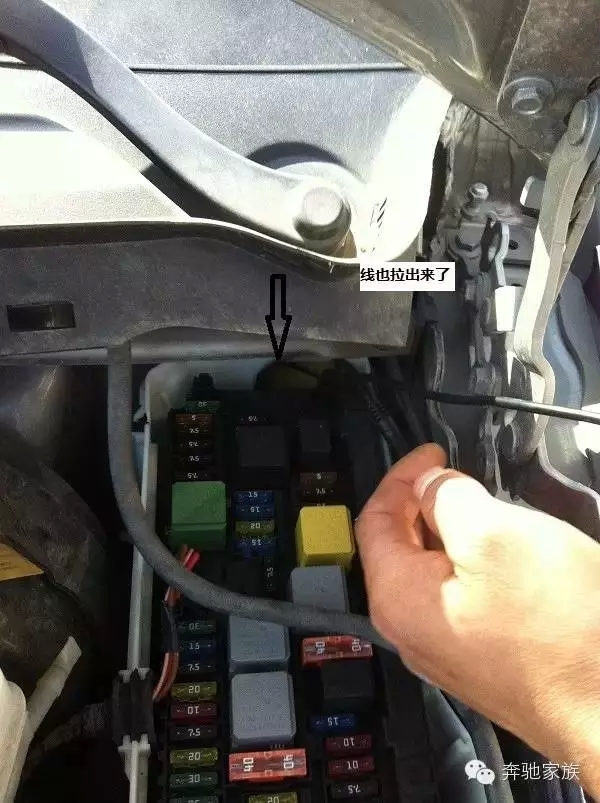

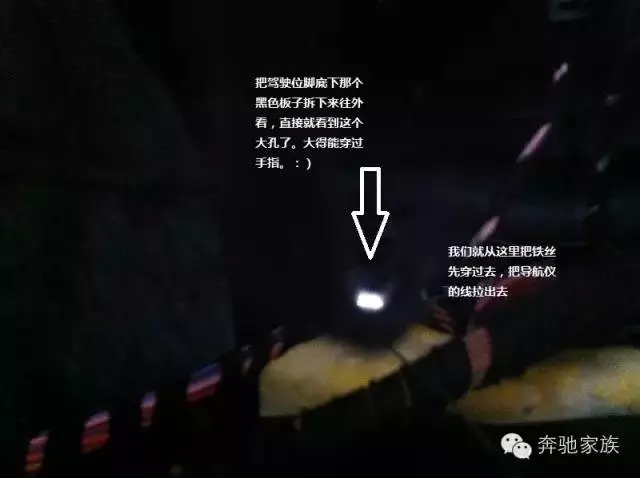

記錄儀的線要從駕駛室引到機艙,就是從這里↓
.
.
.
.
原來很多車友反應隱藏式記錄儀每次熄火拔鑰匙,記錄儀的時間都會恢復出廠設置,這是因為記錄儀沒有接常電的原因,因為隱藏式記錄儀從安全角度考慮沒有內置電池,所以這些設置的保存依靠的是汽車電源。當然這個耗電量是非常非常的小,大家不要擔心會耗光電瓶的電。而且移動偵測、停車監控這些也需要記錄儀隨時啟動錄像,所以必須保持供電狀態。

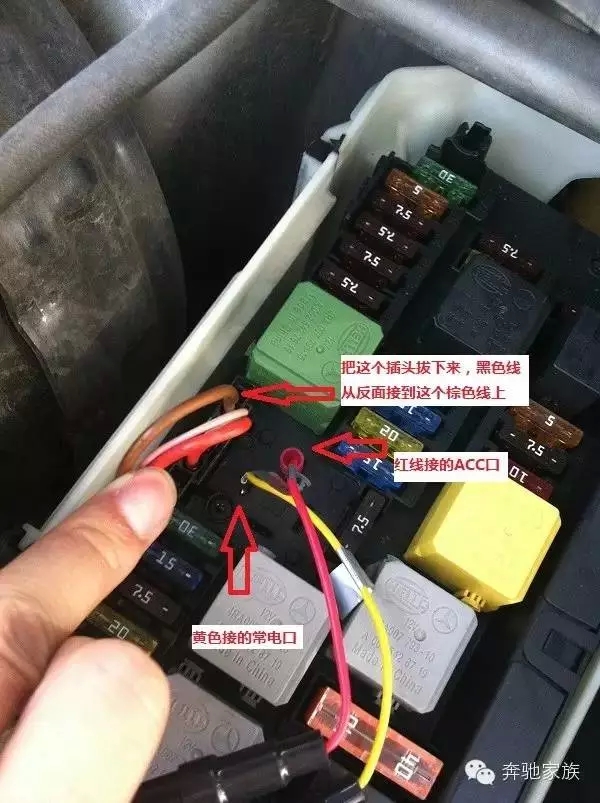

黃色的線記得要接常電(熄火拔鑰匙還會供電),紅色的線要接ACC,黑色的是打鐵線。

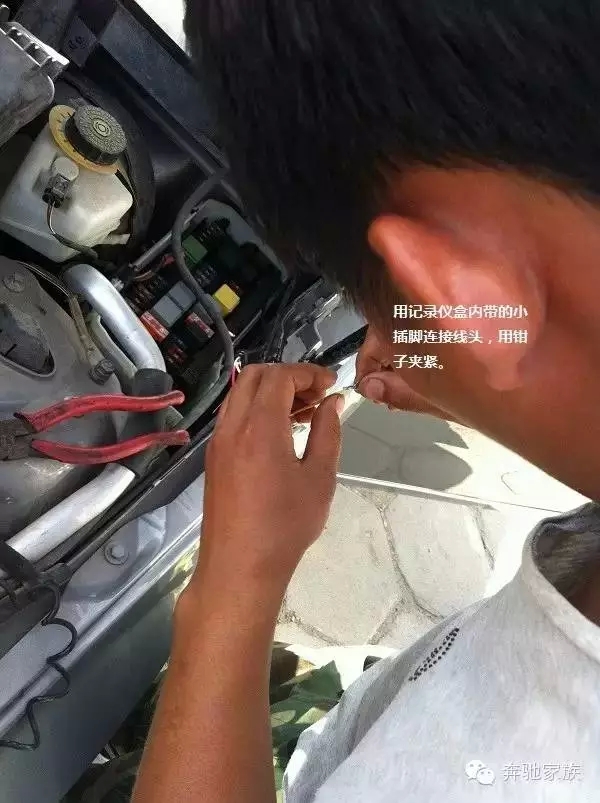

我的接線方式中,紅色、黃色線使用的是保險盒內的兩個閑置插座,黑色打鐵線接的是附近的一個可以活動的棕色線,三根線腳離得非常近,很方便布線。三根線全部在保險盒內,非常的安全。

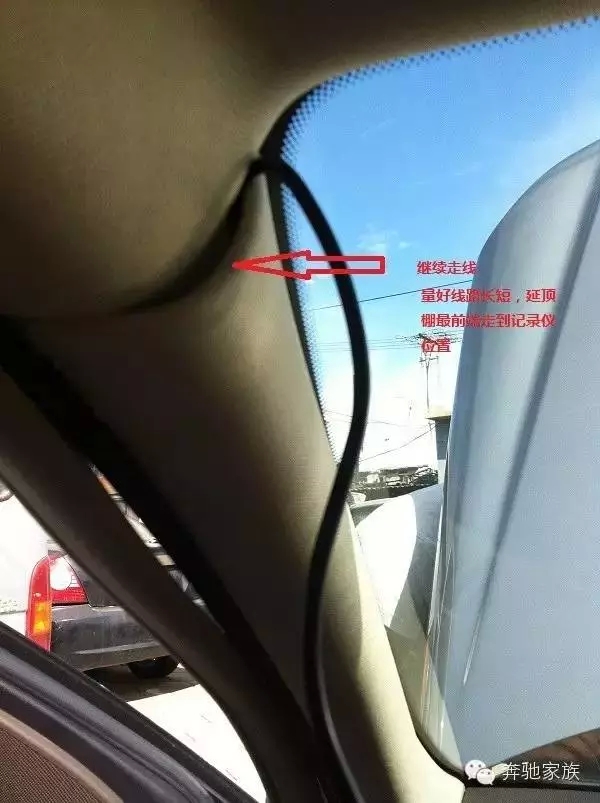

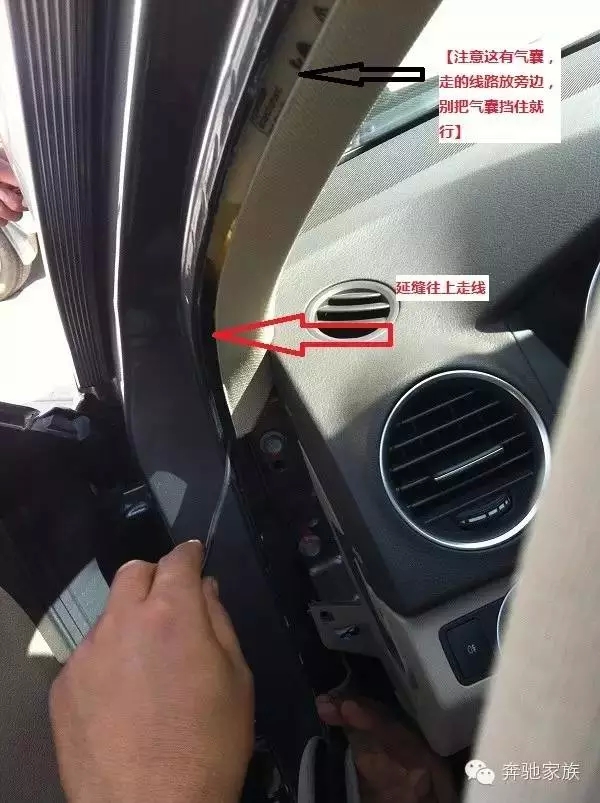

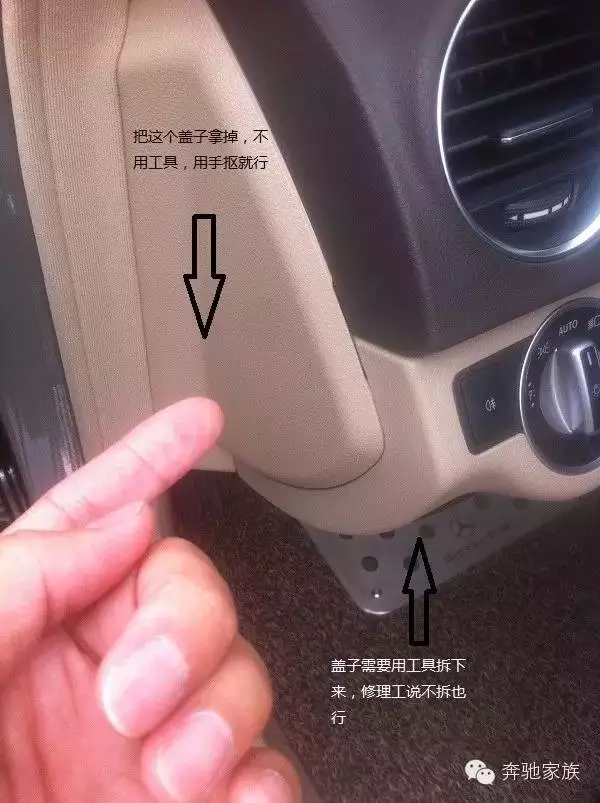

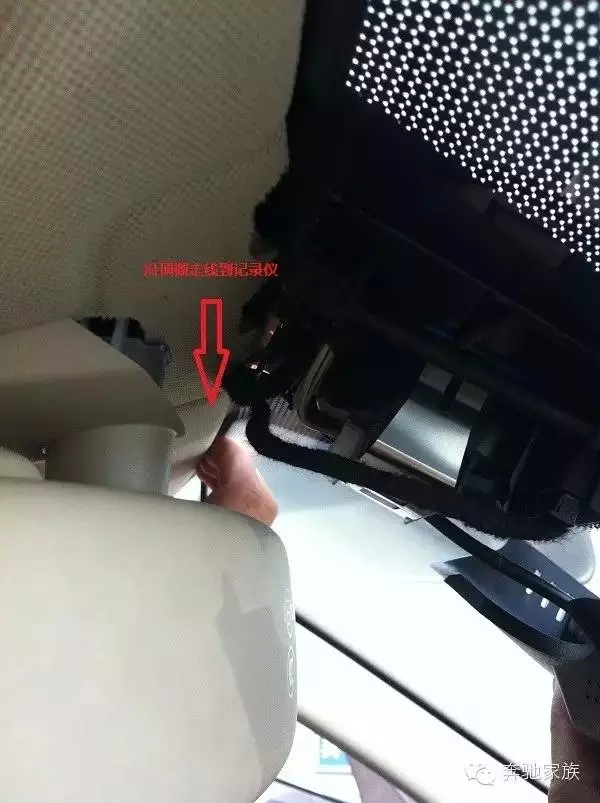

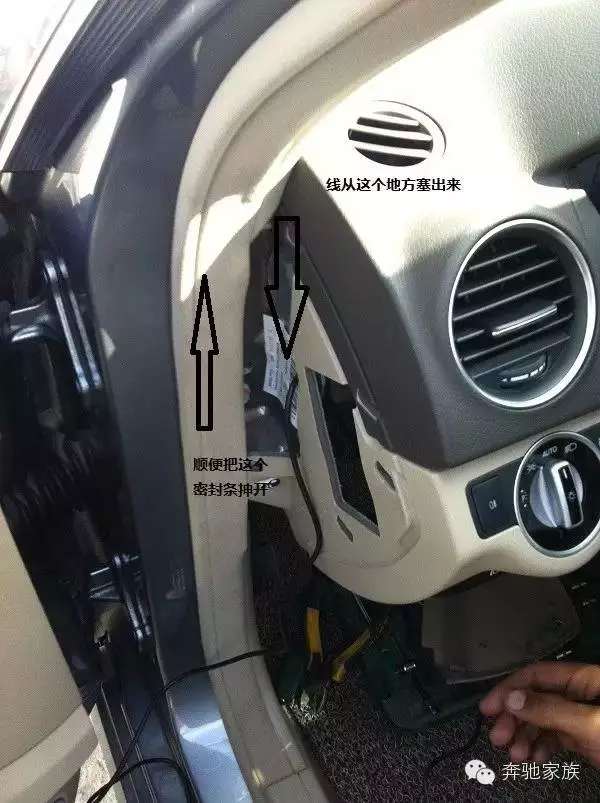

下面就是駕駛室的隱藏布線了
.
.
.

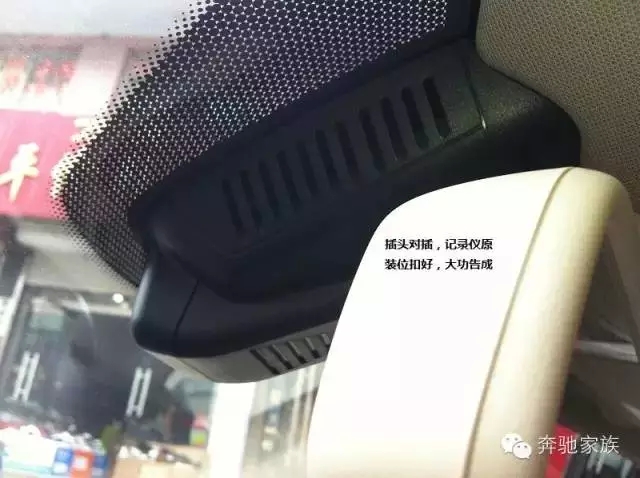

全部安裝好后,不管是駕駛室還是發動機艙看不到一丁點線頭,記錄儀原裝位嚴絲合縫。猶如原廠配置一般,非常完美。
經測試,此款記錄儀記錄效果非常不錯,此文主要是接線安裝方法,關于手機端的軟件設置和使用情況另文詳述。
